Подключение RFID RC522 к Arduino Nano

Простое подключение RFID RC522

Модуль RFID RC522 – это популярное решение для создания систем идентификации на Arduino. Он работает на частоте 13.56 МГц и подключается через SPI-интерфейс. В этой статье мы подробно разберём, как подключить RC522 к различным платам Arduino (Nano, Uno, Mega, Pro Mini) и настроить его для чтения меток. Сборка займёт 20–30 минут без пайки!

×

Используйте детали для проекта

Для работы с RFID RC522 подготовьте:

• Плата Arduino (Nano, Uno, Mega или Pro Mini)
• Модуль RFID RC522
• RFID-метки (карта и брелок из комплекта)
• Провода джамперы
• Макетная плата (опционально)

Характеристики RFID RC522

• Микросхема: MFRC522 (NXP)
• Напряжение питания: 3.3 В
• Потребляемый ток: 13–26 мА
• Рабочая частота: 13.56 МГц
• Дальность считывания: 0–60 мм
• Интерфейс: SPI (скорость до 10 Мбит/с)
• Размеры: 40×60 мм
• Поддерживаемые карты: MIFARE S50, S70, UltraLight, Pro, DESfire

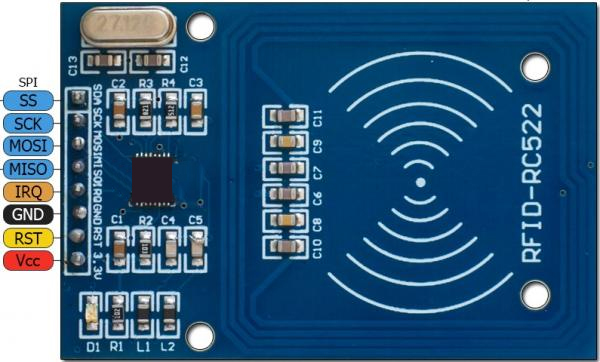

Назначение выводов RC522

• VCC: Питание 3.3 В
• GND: Земля
• SDA: Выбор ведомого (SPI)
• SCK: Сигнал синхронизации (SPI)
• MOSI: Передача от master к slave (SPI)
• MISO: Передача от slave к master (SPI)
• RST: Сброс (LOW – режим сна, HIGH – активен)
• IRQ: Прерывание (не используется в базовых примерах)

Важно: RC522 работает от 3.3 В. Подключение к 5 В может повредить модуль!

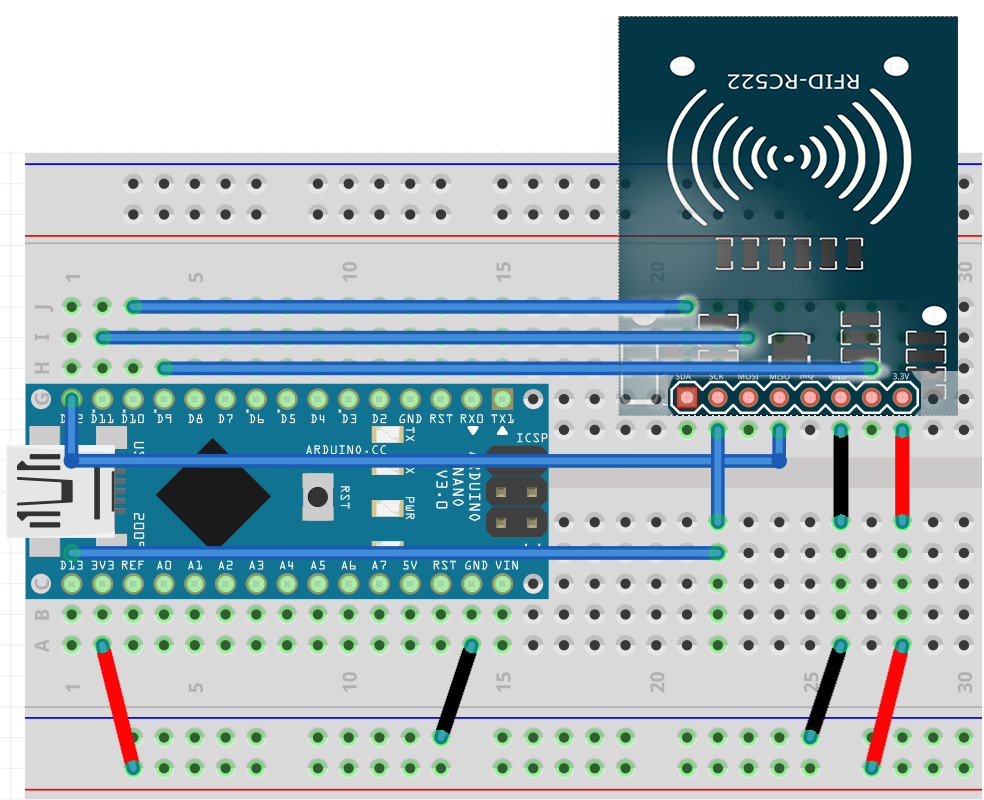

Подключение к Arduino Nano и Uno

Подключение для Nano и Uno идентично:

• RST: D9
• SDA: D10
• MOSI: D11
• MISO: D12
• SCK: D13
• VCC: 3.3V
• GND: GND

×

×

Подключение к Arduino Mega

Для Arduino Mega используйте следующие пины:

• RST: D5
• SDA: D53
• MOSI: D51
• MISO: D50
• SCK: D52
• VCC: 3.3V
• GND: GND

Подключение к Arduino Pro Mini

Для Pro Mini подключение аналогично Nano, но проверьте пины SPI на вашей версии платы (зависят от модели):

• RST: Любой цифровой пин (например, D9)
• SDA: D10
• MOSI: D11
• MISO: D12
• SCK: D13
• VCC: 3.3V
• GND: GND

Пример кода: Считывание RFID-метки

Скетч для чтения UID метки с использованием библиотеки MFRC522:

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9
#define SS_PIN 10

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  Serial.println("Поднесите RFID-метку...");
}

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) {
    String uid = "";
    for (byte i = 0; i < rfid.uid.size; i++) {
      uid += String(rfid.uid.uidByte[i] < 0x10 ? "0" : "");
      uid += String(rfid.uid.uidByte[i], HEX);
    }
    Serial.print("UID метки: ");
    Serial.println(uid);
    rfid.PICC_HaltA();
  }
}

Как работает код

SPI.begin: Инициализирует SPI-интерфейс.

rfid.PCD_Init: Запускает модуль RC522.

rfid.PICC_IsNewCardPresent: Проверяет наличие метки.

rfid.uid: Считывает UID метки.

Скачайте библиотеку MFRC522, подключите модуль и откройте Serial Monitor, чтобы увидеть UID метки.

5 примеров использования RFID RC522

Модуль RC522 подходит для множества задач:

• Электронный замок: Открывайте двери с помощью RFID-карты.
• Система доступа: Проверяйте «свой/чужой» для входа.
• Учёт посещаемости: Регистрируйте сотрудников или студентов.
• Умный дом: Управляйте устройствами через метки.
• Логистика: Отслеживайте товары с RFID-метками.

Дополнительные видеоуроки

Посмотрите наши видео для более наглядного изучения RFID RC522:

FAQ — Часто задаваемые вопросы о RFID RC522

Заключение: RFID RC522 для ваших проектов

Модуль RFID RC522 – это простое и эффективное решение для создания систем идентификации и управления доступом на Arduino. Его подключение к Nano, Uno, Mega или Pro Mini не требует сложных навыков, а библиотека MFRC522 упрощает работу. Начните создавать свои проекты с RC522, используя примеры и видеоуроки на нашем сайте.
