Копирование и клонирование RFID карт. Создание дубликатов

Модуль RFID для дублирования карт и брелоков

×

Модуль RFID RC522 – это доступный инструмент для работы с RFID-картами и брелоками, позволяющий считывать и записывать данные для создания дубликатов. С Arduino вы можете легко клонировать карты для доступа, автоматизации или тестирования. В этой статье мы разберем подключение RC522, преимущества копирования RFID и идеи для проектов, где это применимо!

Используйте детали для проекта с RFID RC522

Для создания системы копирования RFID соберите:

• Плата Arduino (Uno, Nano или другая)
• Модуль RFID RC522
• RFID-карта или брелок (13.56 МГц, совместимый с RC522)
• Пустая RFID-карта для записи
• Провода джамперы
• Макетная плата

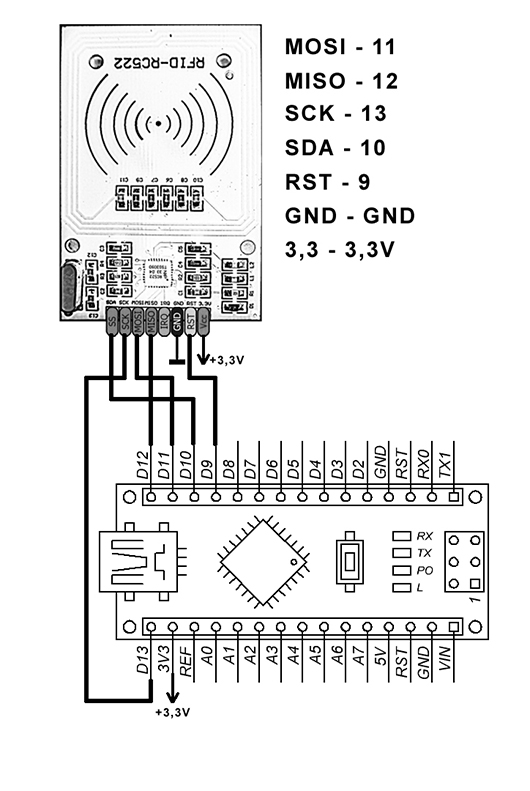

Подключение модуля RFID RC522 к Arduino

Модуль RC522 использует интерфейс SPI для связи с Arduino. Подключение простое, но требует точности:

• VCC: К 3.3V на Arduino (не 5V, чтобы избежать повреждений).
• GND: К GND.
• SDA: К пину 10 (Arduino Uno).
• SCK: К пину 13.
• MOSI: К пину 11.
• MISO: К пину 12.
• RST: К пину 9.

Подробное руководство по подключению смотрите в статье: Подключение RFID RC522 к Arduino.

Преимущества копирования RFID-карт

Клонирование RFID-карт с RC522 дает множество плюсов:

• Резервные копии: Дублируйте карту доступа для офиса или дома, чтобы не остаться без доступа при утере.
• Расширение доступа: Создайте копии для семьи или коллег для общего доступа к дверям или системам.
• Экономия: Копии дешевле, чем заказ новых карт у производителя.
• Совместимость: Дубликаты работают как оригиналы, без сбоев в системах.
• Тестирование безопасности: Проверяйте уязвимости систем доступа, используя копии карт.

Как создать дубликат RFID-карты

Шаг 1: Считывание оригинала

Поднесите оригинальную RFID-карту (13.56 МГц) к модулю RC522. Используйте библиотеку MFRC522 для Arduino, чтобы считать UID (уникальный идентификатор) и данные карты.

Шаг 2: Запись на пустую карту

Поднесите пустую RFID-карту (например, MIFARE Classic 1K). Запишите считанные данные с оригинала на новую карту через RC522. Процесс занимает секунды и требует нескольких строк кода.

Шаг 3: Тестирование копии

Проверьте дубликат на системе доступа (дверь, замок). Убедитесь, что копия работает идентично оригиналу.

Шаг 4: Использование

Используйте копию для доступа к дверям, парковкам или другим RFID-системам.

Пример кода: Считывание и клонирование RFID-карты

Простой скетч для считывания UID карты с RC522. Для записи используйте примеры из библиотеки MFRC522.

#include <SPI.h>
#include <MFRC522.h>

#define RST_PIN 9
#define SS_PIN 10

MFRC522 rfid(SS_PIN, RST_PIN);

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  Serial.println("Поднесите RFID-карту...");
}

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) {
    Serial.print("UID карты: ");
    for (byte i = 0; i < rfid.uid.size; i++) {
      Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");
      Serial.print(rfid.uid.uidByte[i], HEX);
    }
    Serial.println();
    rfid.PICC_HaltA();
  }
}

Как работает код

SPI.begin(): Инициализирует SPI для связи с RC522.

rfid.PCD_Init(): Запускает модуль RFID.

rfid.PICC_IsNewCardPresent(): Проверяет наличие карты.

rfid.PICC_ReadCardSerial(): Считывает данные карты.

UID выводится в Serial Monitor. Для записи данных используйте пример "Write" из библиотеки MFRC522.

Скачайте библиотеку MFRC522 в Arduino IDE и примеры по ссылке: Копирование RFID-карт и создание дубликатов.

5 примеров использования копирования RFID-карт

Клонирование RFID открывает множество возможностей:

• Умный дом: Создайте копии брелоков для семьи, чтобы управлять замками или освещением.
• Офисный доступ: Дублируйте карты для сотрудников, чтобы не заказывать новые при утере.
• Парковочные системы: Копии карт для всех водителей в семье для доступа к парковке.
• Гостиницы: Создавайте временные копии карт для гостей номеров.
• Тестирование безопасности: Проверяйте надежность RFID-систем, создавая дубликаты для тестов.

Заключение: RFID RC522 для гибкости и удобства

Модуль RFID RC522 и Arduino – это мощный дуэт для копирования и клонирования RFID-карт. От резервных копий до тестирования систем безопасности – эта технология экономит время и деньги. Начните с простого считывания UID и переходите к сложным проектам умного дома. Подробные примеры и видео доступны по ссылке: Копирование RFID-карт. Погрузитесь в мир RFID уже сегодня!
