Arduino Nano выходы

Arduino Nano выходы

Небольшой размер Arduino Nano очень удобен для проектирования. Nano ничем не уступает UNO. У них одинаковый процессор ATmega328P(у версии 3.0), питание, количество выходов. Такой размер достигается  отсутствием гнезда для внешнего питания,но можно подключиться напрямую к пинам или использовать шилд. В плате используется чип FTDI FT232RL для USB-Serial преобразования и применяется mini-USB кабель для связи с ардуино вместо стандартного.

Характеристики
Напряжение питания 5В;
Входное питание 7-12В (рекомендованное);
Количество цифровых пинов – 14, из них 6 могут использоваться в качестве выходов ШИМ;
8 аналоговых входов;
Максимальный ток цифрового выхода 40 мА;
Флэш- память 16 Кб или 32 Кб, в зависимости от чипа;
ОЗУ 1 Кб или 2 Кб, в зависимости от чипа;
EEPROM 512 байт или 1 Кб;
Частота 16 МГц;
Размеры 19 х 42 мм;
Вес 7 г.

купить Arduino Nano

Цифровые и Аналоговые выходы работают в диапазоне от 0 до 5 Вольт. Цифровые могут выдавать 0(LOW) или 1(HIGH).
Максимальный ток не должен превышать 40 мА, а общий ток контактов должен быть не более 200 мА.

Цифровых пинов - 14 они обозначены буквой D (digital)
Рядом с некоторыми стоит знак ~. Эти контакты можно использовать в качестве выходов ШИМ.  Это пины D3, D5, D6, D9, D10, D11

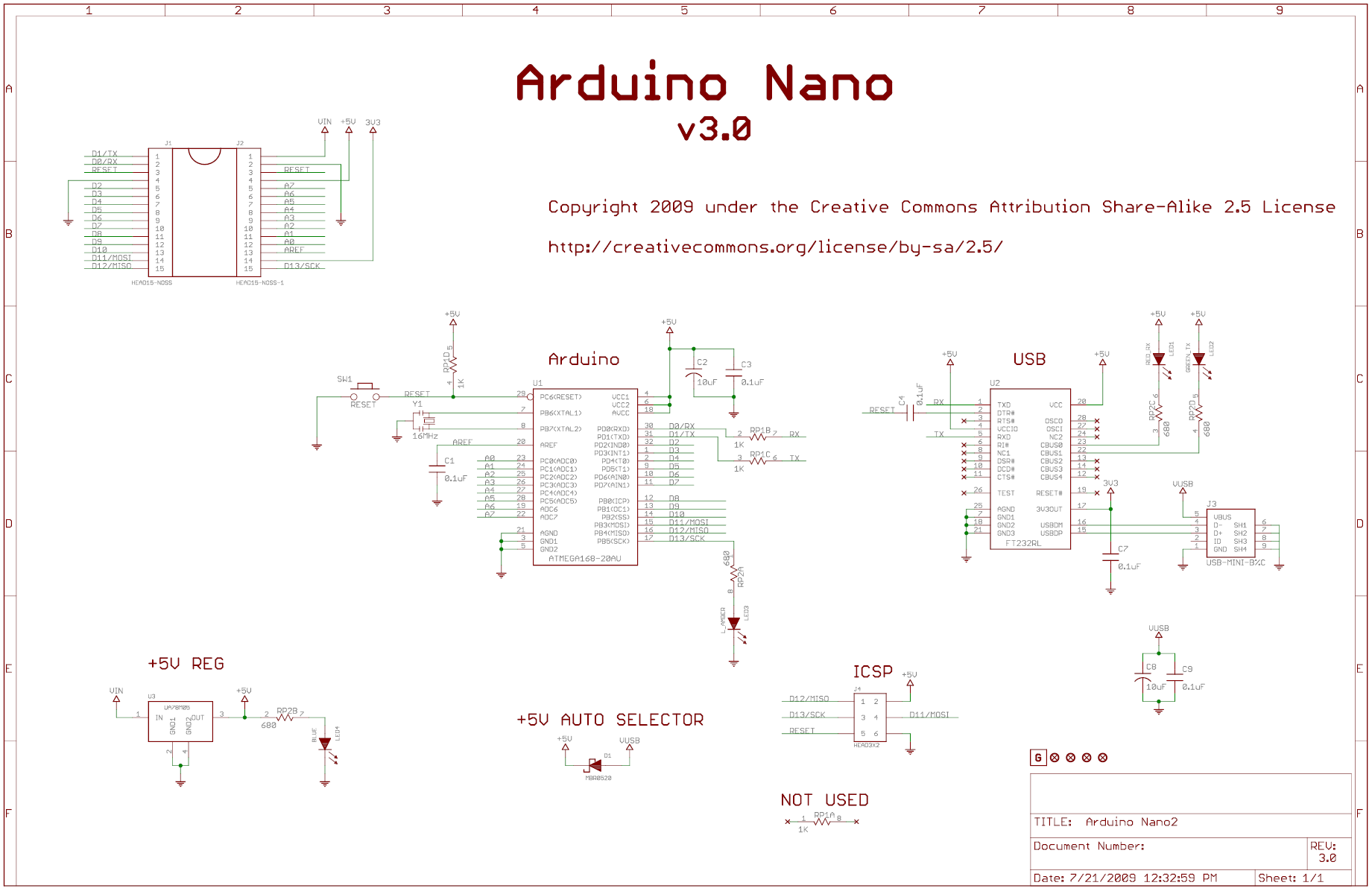

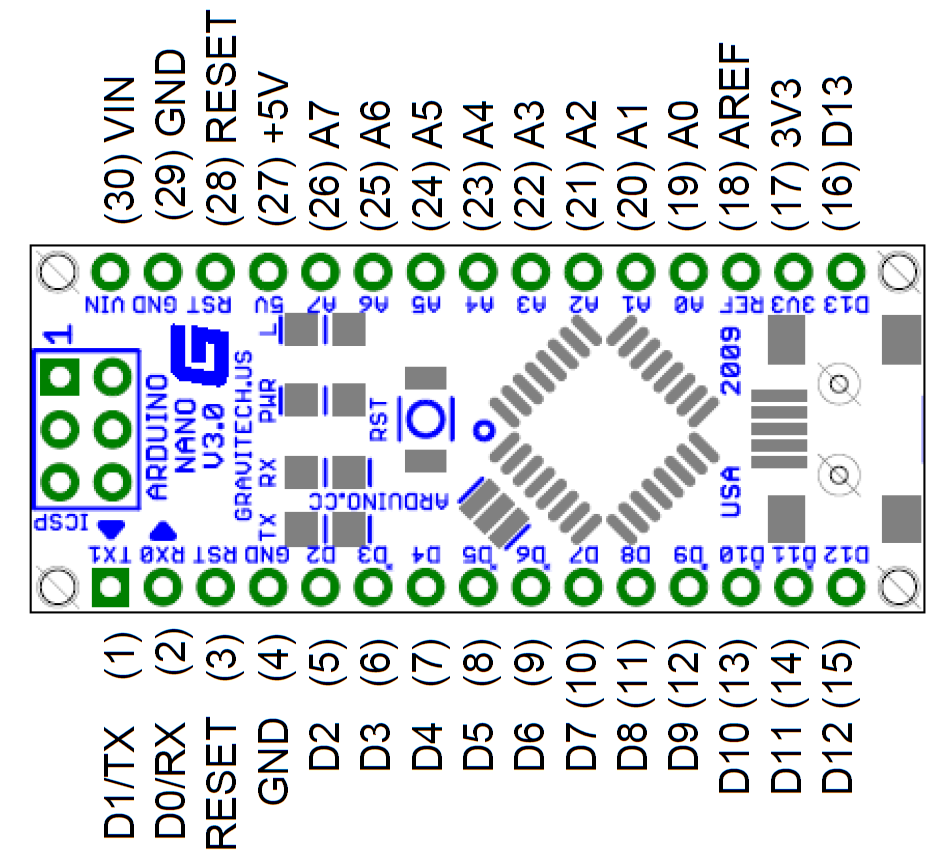

Arduino Nano 3.0 (ATmega328)

Arduino Nano

Arduino Nano

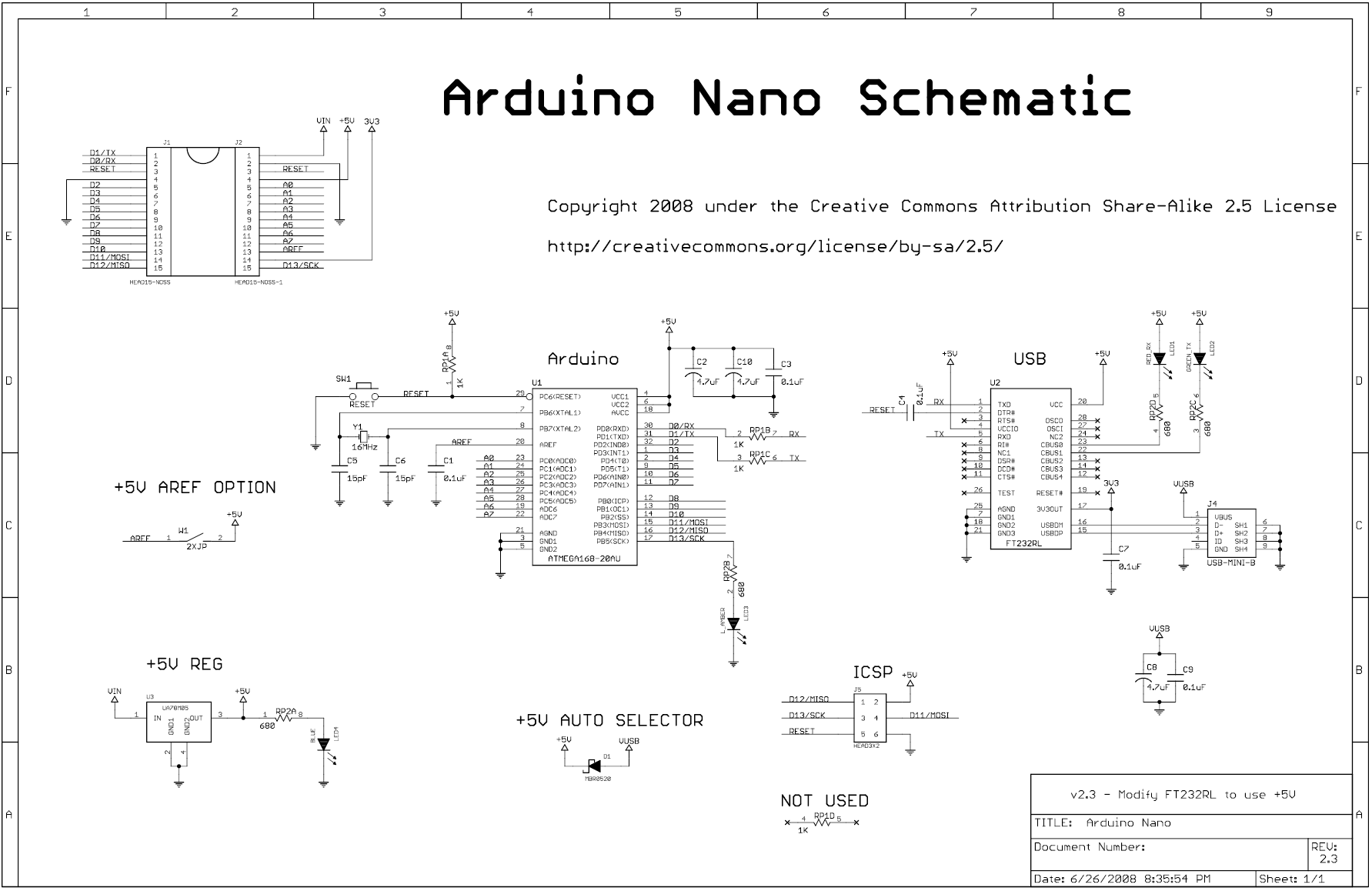

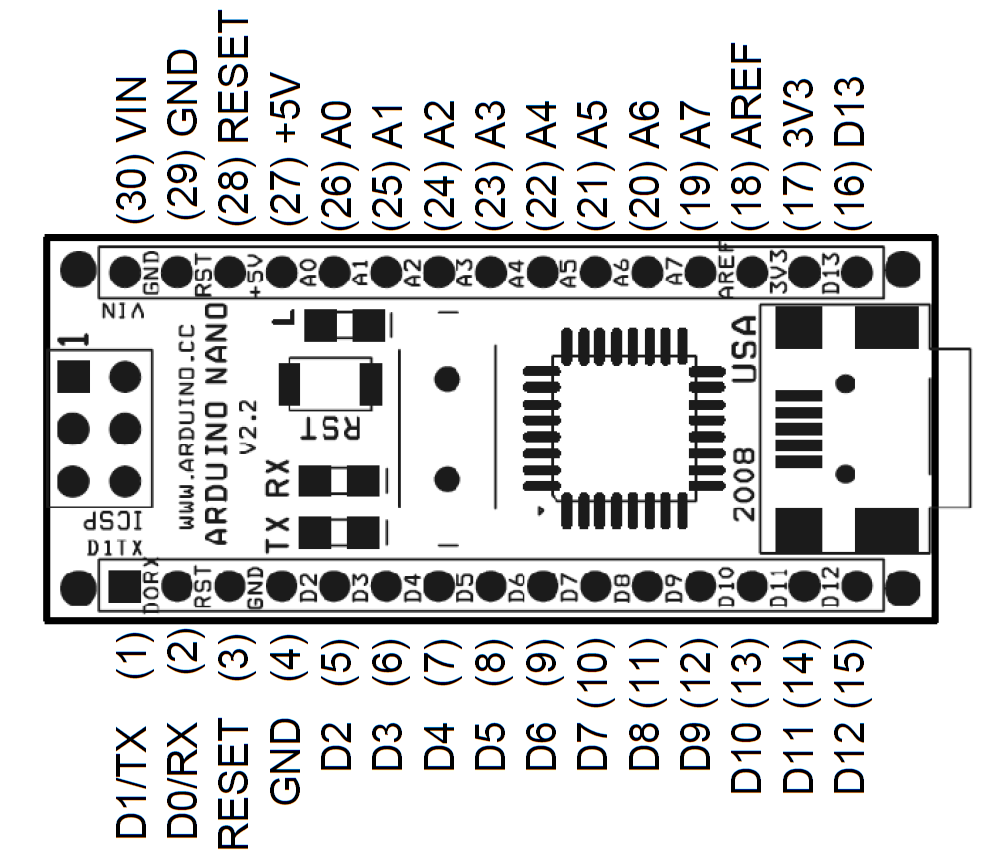

Arduino Nano 2.3 (ATmega168)

Arduino Nano Arduino Nano

Дополнительную информацию можно прочитать

Arduino Nano Pro Mini Uno Mega  Сравнение Ардуино NANO - UNO - MEGA - Pro Mini
Arduino Nano описание  Описание разных версий плат
Arduino Nano shield  Для удобства работы. Беспаечная сборка.
Arduino Nano datasheet  Набор документации
