Вседиапазонный AM/FM/SW/LW - Si4735

Вседиапазонный AM/FM/SW/LW - Si4735

Этот продукт является вседиапазонным радиоприёмником, с фильтром полосы пропускания аудио и функцией переключения частот.

Особенности:
С аккумулятором, который может обеспечить стабильную и устойчивую мощность продукта.
Аудио выход поддерживает гарнитура 3,5 мм, который также поддерживает 8 Ом динамик 1 Вт выход.
С 22 коммерческими и ham Радио диапазонами предварительно настроены, вы можете использовать их.
Шаг частоты может быть переключен between1, 5 и 10 кГц, вы можете изменить его для ваших различных потребностей.
Интерфейс антенны использует BNC и Печатная плата.
Сохраняет посылка SI4735, вы можете заменить чип самостоятельно, и программное обеспечение совместимо.

Характеристики:
Материал: алюминиевый сплав + металл
Цвет: черный
Аккумулятор: 1 * литиевая батарея, 1200 мАч (в комплекте)
Аудио фильтр полосы пропускания: 0,5, 1, 1,2, 2,2, 3, 4 кГц
Частотный ступенчатый переключатель: 1, 5 и 10 кГц

Применение a 3,6 v литиевая батарея
Поддержка USB зарядки
Аудио выход поддерживает гарнитура 3,5 мм
Поддержка 8 Ом динамик 1 Вт Выход
FM поддерживает антенну для наушников
Интерфейс антенны использует BNC
PCB сохраняет посылка SI4735, пользователи могут самостоятельно заменить чип, и программное обеспечение совместимо

Технические характеристики

Автоматическая подстройка частоты, (АПЧ / AFC)
Автоматическая регулировка усиления, (АРУ / AGG)
FM стерео декодер
RDS / RBDS процессор-декодер
Рабочие частоты:
- Длинные волны (LW)153–279 кГц
- Средние волны (AM) 520–1710 кГц
- Короткие волны (SW) 2.3–26.1 МГц
- УКВ (FM) 64–108 МГц

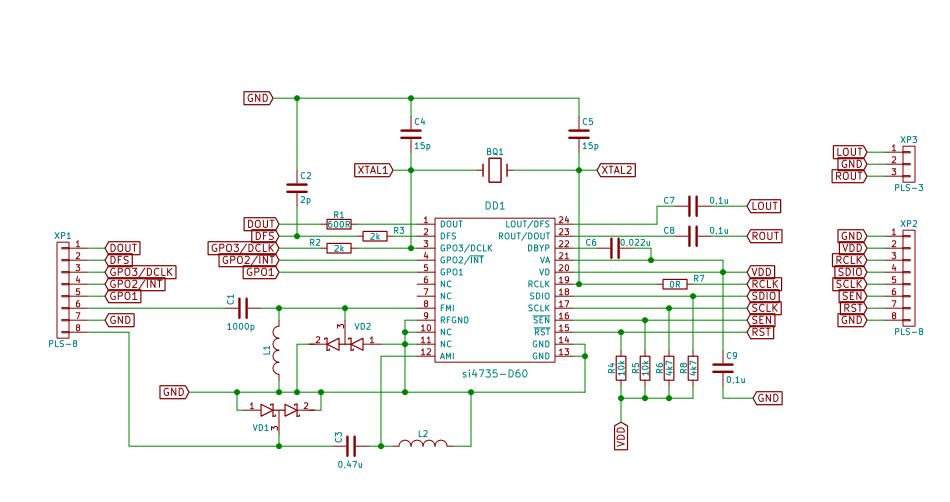

схема

1) FM, AM (MW и SW) и SSB (LSB и USB);
2) ширина полосы звуковых частот фильтр 0,5, 1, 1,2, 2,2, 3 и 4 кГц;
3) 22 коммерческих и ham Радио полосы предварительно настроены;
4) Управление BFO; И
5) ступенчатый переключатель частоты (1, 5 и 10 кГц);
Ремешок [] = {
{FM_BAND_TYPE, 8400, 10800, 10430, 10},
{LW_BAND_TYPE, 100, 510, 300, 1},
{MW_BAND_TYPE, 520, 1720, 810, 10},
{SW_BAND_TYPE, 1720, 3500, 1900, 1}, /160 метров
{SW_BAND_TYPE, 3500, 4500, 3700, 1}, /80 метров
{SW_BAND_TYPE, 4500, 5500, 4850, 5},
{SW_BAND_TYPE, 5500, 6300, 6000, 5},
{SW_BAND_TYPE, 6300, 7800, 7050, 5}, /40 метров
{SW_BAND_TYPE, 7800, 10000, 9600, 5},
{SW_BAND_TYPE, 10000, 11000, 10100, 1}, /30 метров
{SW_BAND_TYPE, 11000, 12500, 11940, 5},
{SW_BAND_TYPE, 12500, 13900, 13600, 5},
{SW_BAND_TYPE, 13900, 14500, 14270, 1}, /20 метров
{SW_BAND_TYPE, 14500, 15900, 15300, 5},
{SW_BAND_TYPE, 15900, 17900, 17600, 5},
{SW_BAND_TYPE, 17900, 18300, 18100, 1}, /17 метров
{SW_BAND_TYPE, 18300, 21900, 21200, 1}, /15 mters
{SW_BAND_TYPE, 21900, 26200, 24940, 1}, /12 метров
{SW_BAND_TYPE, 26200, 27900, 27500, 1}, /CB band (11 метров)
{SW_BAND_TYPE, 27900, 30000, 28400, 1}; /10 метров

Ниже я дам ссылку на библиотеку, схему и даташит.
В библиотеке три примера для использования моделей SI4735 и SI4737.
Они очень подробные и думаю, что не будет труда их повторить.
Даташит, что я нашёл малоинформативны, но это всё что было.
