Подключение кнопки к ардуино

Сегодня поговорим о подключении кнопок к Ардуино. Подключения кнопок бывают 3-х видов.
План.
•    Быстрое ознакомление с подключением кнопок.
•    Помигаем светодиодами управляя одной кнопкой.
•    Напишем скетч плавного включения светодиода от нажатия кнопки.
•    Подключим библиотеку Bounce2 и научимся с ней работать.
•    Напишем скетч, который будет управлять разными устройствами всего одной кнопкой.
•    Изучим обработчик кнопки с одним, двумя, тремя и длительностью нажатия кнопки.

Вместо светодиода вы можете подключить любую, другую нагрузку.
Например, плавно включать и выключать электромоторчик,лампу и другое.
В этом уроке будет много примеров, так что приготовьтесь.

Так что же такое кнопка?
Кнопка – простейшее электромеханическое устройство, замыкающее и размыкающее электрическую цепь.

Кнопки бывают двух видов.

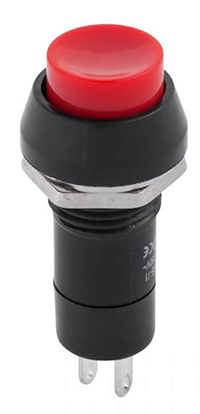

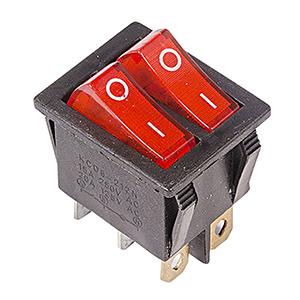

Кнопки – переключатели, с фиксированным положением.


и не фиксированным положением. Они называются - тактовые кнопки.


После отпускания они возвращаются в начальное положение.
Контакты расположены с двух сторон.
Вот про них мы сегодня и поговорим.

В своей работе мы постоянно сталкиваемся с кнопками.

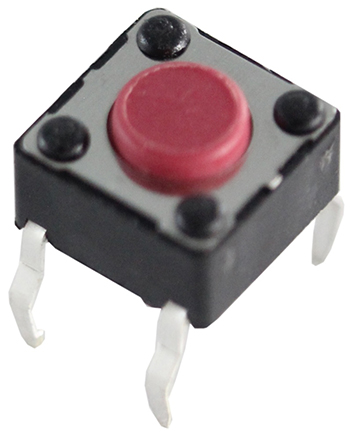

Обычная тактовая кнопка, применяемая в устройствах на Ардуино выглядит так.

Существует много различных способов подключить кнопки.

Если кнопка без дополнительного резистора, то в тот момент когда она не нажата, получается, что один контакт висит в воздухе и на него действуют разные внешние факторы. Например электрические наводки. Даже если просто пошатать провод, то это может изменить состояние кнопки.
Поэтому используют так называемые подтяжки.

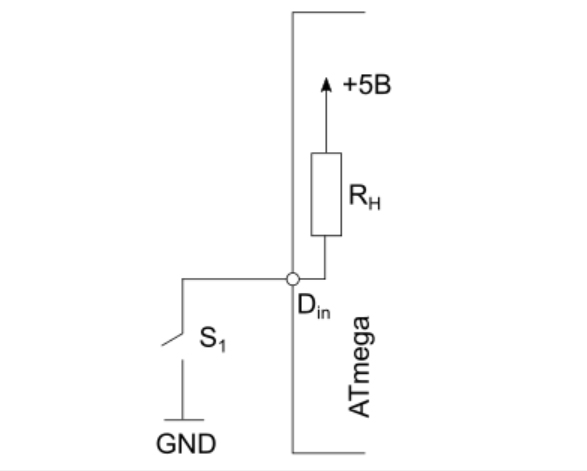

Верхние (pull-up) Один вывод кнопки подключается к минусу, а другой через резистор 10кОм  подключается к плюсу питания.
Нижние (pull-down) Один вывод кнопки подключается к плюсу питания. а другой через резистор 10кОм  подключается к земле.

Есть ещё внутренняя подтяжка - Internal PULL-UP подтягивающий резистор 20 кОм.


Вот его мы и будем использовать, упростив тем самым схему и уменьшив количество используемых деталей.
Правда тогда при нажатой кнопке у нас будет сигнал LOW или 0, а при отжатой будет HIGH или 1. Как бы всё наоборот.

Я в своих примерах будем использовать внутреннюю подтяжку.
Во-первых это правильно - разработчики ведь не зря это придумали, а во вторых не надо подключать дополнительный резистор, тем самым сэкономив место на плате.

Главная проблема кнопок – это дребезг контактов,  и чем старея кнопка, тем хуже контакт.
Механические контакты в кнопках никогда не замыкаются или размыкаются мгновенно.
В течении нескольких миллисекунд происходит многократное замыкание и размыкание контактов — в итоге на микроконтроллер поступает не один сигнал, а серия импульсов. Самый простой способ избавиться от этого применить задержку в несколько миллисекунд используя, на пример delay().
Можно также использовать конденсатор параллельно контактам кнопки.

Для того, чтобы определить, была ли нажата кнопка, надо просто зафиксировать факт ее нажатия и сохранить признак в специальной переменной.

Давайте рассмотрим самый простой пример.
Зажжём светодиод при нажатой кнопке, и погасим его при отжатой.

Сначала определяем константы для хранения номеров выводов Ардуино к которым мы подключаем кнопку и светодиод.
Кнопка у нас будет подключена к выводу 2, а светодиод к выводу 3.

Указываем, что вывод к которому подключен светодиод должен работать на выход, а кнопка должна работать в режиме внутреннего Internal PULL-UP.
Считываем значение кнопки функцией digitalRead().
Так как кнопка у нас подключена к земле, при нажатии мы получим ноль , а нам нужна единица. Поэтому инвертируем значение, то есть переворачиваем.
Если было 0 то будет 1, и наоборот.
И делаем небольшую задержку для устранения дребезга.

// Объявляем константу для кнопки и присваиваем ей значение 2(номер pin(вывода) на плате Ардуино).
 const int BUTTON_PIN = 2;
// Объявляем константу для светодиода и присваиваем ей значение 3(номер pin(вывода) на плате Ардуино).
 const int LED_PIN = 3;

void setup()
{
// Кнопка.Настраиваем вывод 3 Ардуино на Выход
 pinMode(LED_PIN, OUTPUT);
// Светодиод. Настраиваем вывод 2 - в режиме Входа.  Включаем внутренний pull-up резистор
 pinMode(BUTTON_PIN, INPUT_PULLUP);
//подключаем подтягивающий резистор
 digitalWrite(BUTTON_PIN, HIGH);
}

void loop()
{
// считываем состояние кнопки, инвертируем значение  и переключаем светодиод
 digitalWrite(LED_PIN, !digitalRead(BUTTON_PIN));
}

Второй пример. Будем плавно включать светодиод нажатием на кнопку.

//Плавно зажигаем светодиод, а затем плавно гасим.

// Объявляем константу для кнопки и присваиваем ей значение 2(номер pin(вывода)).
  const int BUTTON_PIN = 2;
  // Объявляем константу для светодиода и присваиваем ей значение 3(номер pin(вывода)).
  const int LED_PIN = 3;
int i=0;

void setup()
 {
  Serial.begin(9600);
// Кнопка.Настраиваем вывод 3 Ардуино на Выход
  pinMode(LED_PIN, OUTPUT);
// Настраиваем вывод 2 - в режиме Входа.  Включаем  pull-up резистор
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  digitalWrite(BUTTON_PIN, HIGH);
 }

void loop()
{
// плавное включение светодиода
  if(!digitalRead(BUTTON_PIN) == HIGH) {
    analogWrite(LED_PIN, i);
    delay(50);  // Задержка. Для устранения дребезга контактов кнопки.
    i++;
    if(i > 255) i=0;  // Если значение переменой i больше 255, то обнуляем.
    Serial.println(i);
  }
//  else {  // При отпускании кнопки значение переменой i становится равной нулю.
//    analogWrite(LED_PIN, 0);
//    i=0;
//  }
}

У всех этих примеров есть 1 недостаток.
Все они используют функцию delay(). Она просто тормозит Ардуино и не даёт выполнять программу дальше пока не закончится время указанное в delay()
Чтобы избавиться от неё надо воспользоваться функцией millis()
Это функция, возвращающая количество миллисекунд с момента начала выполнения программы на плате Arduino.

Напишем код, который будет сам плавно зажигать светодиод.
Для этого нам понадобится выход, на микроконтроллере Ардуино, который поддерживаем ШИМ(PWM).
Про это у меня тоже были уроки.
Создаём глобальную переменную i.
Всё остальное оставляем из прошлого примера без изменения.
Считываем значение с кнопки и если она нажата, то начинаем увеличивать переменную i на единицу.
И так пока она не будет равна 255, а затем сбрасываем значение в 0.
Это максимальное значение.
0 – это полное выключение светодиода, а 255 самое яркое свечение.
Этот пример можно использовать для вращения моторчика или для ночника.

Теперь добавим пару строчек которые будут сбрасывать переменную i в ноль при отпускании кнопки, если снова нажать на кнопку цикл начнётся заново.
