TTP223 сенсорная кнопка

Сегодня мы рассмотрим такую интересную штуку, как Сенсорная кнопка.
В этом уроке мы будем меньше заниматься программированием и написанием скетчей, а сосредоточимся на подключении и различных вариантах использования сенсорной кнопки.
Рассмотрим примеры с подключением без Ардуино.
Управлять нагрузкой будем при помощи реле и транзистора.

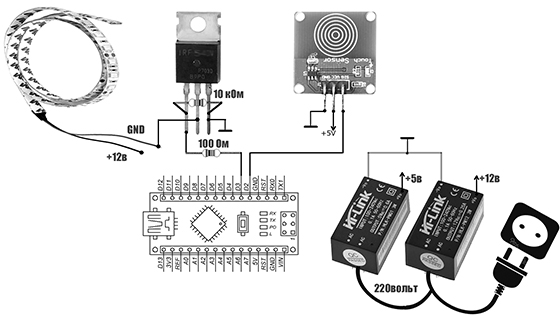

Плавное включение светодиодной ленты с использованием транзистора MOSFET.

Большинство скетчей взято из предыдущего урока «Подключение кнопки к Ардуино».
Так, что если вы его не смотрели, то сейчас самое время.
Посмотрим, как работает кнопка через различные препятствия, их толщину и материал.
Сделаем управление трёх рожковой люстрой всего одной кнопкой.
И многое другое.

Сенсорная кнопка устроена так, что они реагирует на изменение емкости. Более подробно читайте в википедии.
Отличие от механической кнопки в том, что в сенсорной кнопке нет механических контактов, и поэтому отсутствует дребезг. Поэтому мы можем смело убрать задержку.
Если кому не понятно, о чём я, то пересмотрите моё видео про кнопки.
Сегодня только практика.

ВАРИАНТЫ СЕНСОРНЫХ КНОПОК.

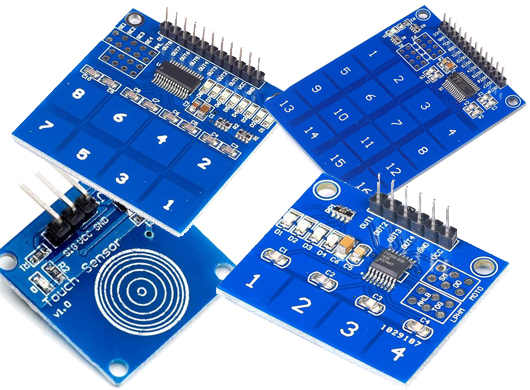

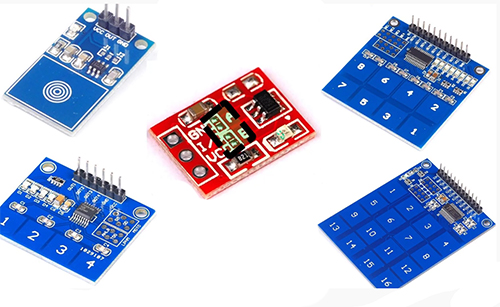

Как я уже сказал есть много различных вариантов модулей сенсорных кнопок.
Это только некоторые из них.
Как видите есть блоки на одну, две, четыре , восемь и шестнадцать кнопок.
В некоторых есть возможность управлять состоянием кнопки соединив перемычки.

Проверим это без использования платы Ардуино.

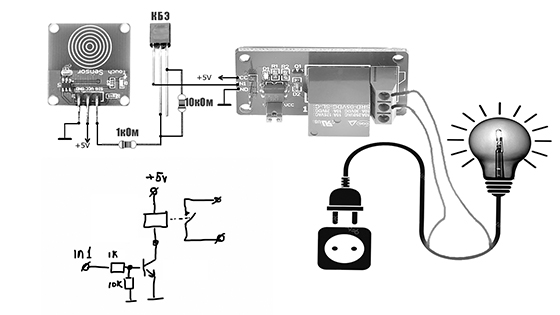

Для этого соберём вот такую схему.

Нам понадобятся.
Модуль реле.
Один транзистор n-p-n СТРУКТУРЫ
2 резистора на 1 и 10 кОм
Сенсорная кнопка.
Напоминаю, что я подключал эту схему на 220 вольт, а это опасное напряжение.
БУДЬТЕ ОСТОРОЖНЫ.

Работа сенсорной кнопки по умолчанию .
Дотронулся до сенсора, и она включилась, убрал палец – выключилась. Горит пока держишь.
В общем как обычная тактовая кнопка и для выключателя она не подойдёт.
Ну если только подключив её к Ардуино и написав скетч.

В видео рассказано как подключить сенсорную кнопку и плавно управлять(зажигать/гасить) светодиодную ленту.
Управлять включением 3-х ламп на 220 вольт. и многое другое.
Так, что советую посмотреть.
